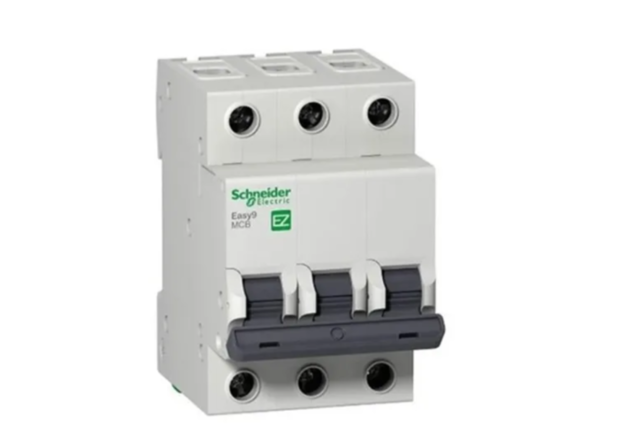

DISJUNTOR CA TRIPOLAR 32A SCHNEIDER

Os Mini-Disjuntores "Eazy 9" são equipamentos com alta tecnologia que protegem instalações elétricas contra curto-circuitos e sobrecargas. Possuem contatos especiais de prata que oferecem segurança contra soldagem. Além disto são produtos de disparo livre, isto é, podem disparar mesmo com a alavanca de acionamento travada na posição "liga".

Proteção contra sobrecorrentes (sobrecargas e curtos-circuitos) em instalações elétricas residenciais, respondendo as necessidades com um produto robusto e realizando instalações confiáveis e seguras.

Disjuntores Easy9 também conhecidos como disjuntores modulares ou mini disjuntores, são destinados à proteção dos circuitos elétricos contra sobrecargas e curtos-circuitos em instalações elétricas residenciais e pequenos comércios. Invista na segurança residencial!

Informações Adicionais:
• Os mini-disjuntores com curva de disparo "C", são usados para proteção de circuitos em geral que também possam ter cargas de natureza "INDUTIVA" que são aquelas cargas que apresentam picos de corrente no momento de ligação ou partida, como por exemplo: Microondas, ar condicionado, motores etc.

Aplicações:
• Para uso em instalações elétricas residenciais, comerciais e industriais.

Características complementares:
• Durabilidade (A-F): Elétrica 4.000 ciclos / Mecânica 10.000 ciclos
• Temperatura de operação: -5°C a +60°C
• Temperatura de estocagem: -40°C a +85°C
• Unidade de Disparo Térmica: Fixo
• Unidade de Disparo Magnética: Fixo
• Curva de Disparo: Fixo

Características principais:
• Frequência de operação: 50/60 Hz
• Alimentação elétrica: Pela parte superior ou inferior
• Grau de poluição: 2
• Tensão suportável de impulso nominal (Uimp): 4 kV
• Categoria de utilização (70 a 125 A): A

Características adicionais:
• Grau de proteção (ABNT NBR IEC 60529): Somente dispositivo IP20 / Dispositivo em quadro modular IP40
• Categoria de sobretensão (ABNT NBR 5410) de 70 a 125 A: IV
• Substâncias perigosas: Conformidade com RoHs 2003
• Tropicalização (IEC 60068-1): Tratamento 2 (umidade relativa 95% a 55°C)

Especificações Técnicas:
• Marca: Schneider
• Modelo: Tripolar
• Sintema: Din
• Número de Polos: 3
• Linha: Curva C
• Corrente Nomina: 32a
• Tensão de Trabalho: 230/400V
• Capacidade de Interrupção: 5 kA 127/230 V - 3 kA 230/400 V
• Secção de Condutores: 1/35mm²
• Referencia: EZ9F33332


Conexão:
• Cabos de Cobre Rígidos 2 a 63a: 1 a 25mm² / Torque de aperto: 2 N.m
• Cabos de Cobre Flexível 2 a 63a: 1 a 16mm² / Torque de aperto: 2 N.m
• Cabos de Cobre Rígidos 70 a 125a: 10 a 50 mm2 / Torque de aperto: 3.5 N.m
• Cabos de Cobre Flexíveis 70 a 125a: 10 a 35 mm2 / Torque de aperto: 3.5 N.m

Funções:
• Proteção contra curtos-circuitos
• Proteção dos cabos contra sobrecargas
