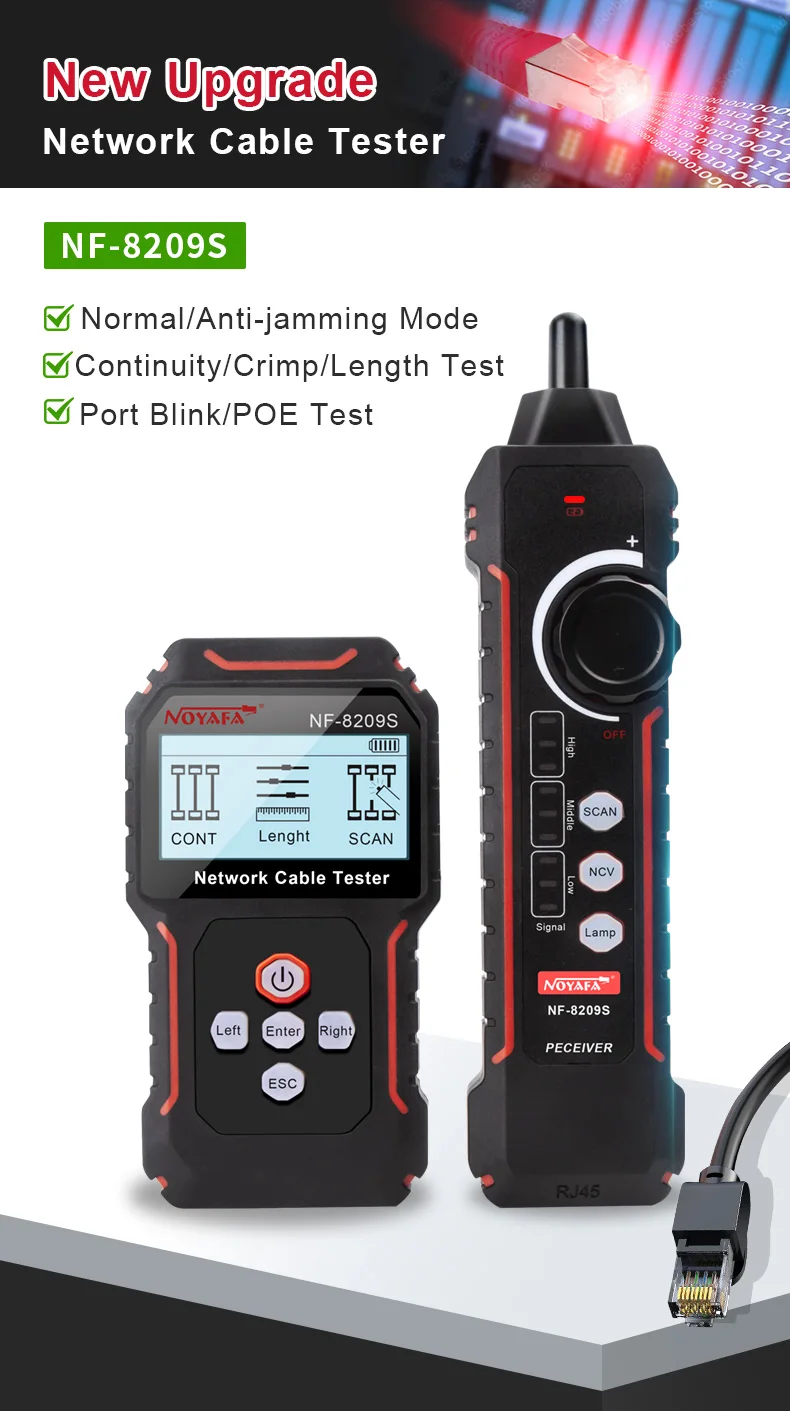

NF-8209S é uma nova geração para oferecer sinalização digital e analógica tudo em uma rede toner e sonda. Possui três modos para opções de rastreamento de cabo como modo digital, modo analógico e modo PoE. Isso significa que está equipado com as mais poderosas tecnologias de localização para qualquer ambiente de trabalho. Além disso, inclui medição do comprimento do cabo, teste de falhas do cabo, teste PoE, piscar do hub e função NCV, tudo isso o torna uma ferramenta obrigatória para engenheiros de cabeamento.
Características:
Dupla varredura modos selecionáveis: filtro AC & filtro não AC.
Detecte a tensão CA (70V-1000V).
Teste o estado físico para STP, UTP lan cabo.
Meça o comprimento do cabo com precisão, o alcance é 500m.

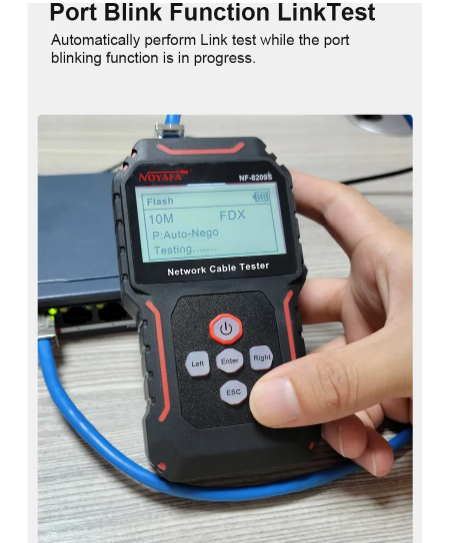

O Hub pisca para localizar a porta de rede pela luz da porta piscando no Hub / Switch. Disponível para 10M/100M/1000M Hub/ switch.
Teste PoE: identifique quais pinos estão fornecendo energia e detecte quanta tensão, identifique qual o tipo de PSE (padrão at/af).
Quallity verificar o cristal crimpagem.
Especificações:
Materiais: ABS
Peso do pacote: 460g / 16.23oz
Tamanho do pacote: 23*16.5*4.5cm / 9.06*6.50 * 1.77in
Parâmetros & funções do emissor:
Display LCD: matriz de pontos 128*64 com retroiluminação
Alimentação: 3.7v 1400mAh lítio bateria
Tempo de desligamento automático: 15min/30min/60min/OFF
Tensão Proteção: DC48V, 5mA
Max. Trabalho atual: <150mA
Tamanho: 125*70*32mm/4,92*2,76 * 1,26in
TESTE WIREMAP:
Tipo do cabo: CAT5, CAT6, (STP & UTP)
Teste com interruptor diretamente: Sim
Max. Alcance: 600m
TESTE DE COMPRIMENTO:
Tipo do cabo: CAT5, CAT6, (STP & UTP)
Escala do teste: 2.5 ~ 500m
Precisão: ± 1.6m
Breakage Localização: Sim
TESTE DE ESCOLHA:
Tipo do cabo: CAT5, CAT6,(STP & UTP)
Tensão máxima do sinal: 5V +/-1.0V p-p (arquivo audio)
Freqüência: 455KHz
Modo duplo para escanear o cabo: filtro AC e filtro não AC
Max. Escala: 600m (RJ45)/ 400m(RJ11)
TESTE DE POE:
Faixa de teste: DC5 ~ 60V padrão/interruptor PoE não padrão
Fonte de alimentação núcleo/método Jumper: End jumper/médio jumper/8 pinos de alimentação/desconhecido
PSE Tipo: Padrão: IEEE 802.3af/at; Não padrão
Parâmetros do receptor:
Sensibilidade ajustável: Sim
NCV: CA 70V ~ 1000V 50/60Hz
Lâmpada: Sim
Wiremap: Sim
Bateria Tipo: 3.7v 1400mAh lítio bateria
Bateria fraca Aviso: 3.5v +/-0.1v
Tempo de desligamento automático: 15min/30min/60min/OFF
Standby atual:<35mA
Max. Trabalho atual: <280mA
Método de carregamento: DC 5V 1A Tipo C
Temperatura operacional/umidade: 32 ~ 122 ° F (0 ~ 50 ° C)/90% sem condensação
Tamanho: 198*50*28mm/7,80*1,97 * 1,10in
Lista de embalagem
1 * Emissor
1 * Receptor
1 * fone
Linha 1 * Charging
Adaptadores 3 * Cable
1 * Toolkit
1 * Manual (Inglês)
